Nova Caixa de Marchas

6 de abril de 2010

Finalmente posso dizer que tenho um projeto fabricável e funcional. Fechei a nova caixa de marchas e junto já está a transmissão para o eixo das rodas. Desta forma não foi preciso transmitir o movimento da caixa para as rodas por corrente, o que iria gerar 2 projetos de caixa de engrenagens separados e só viria a complicar minha vida. Da forma como ficou está tudo em um monobloco.
Por fora ficou o sistema de freio (que ainda demanda alguma fixação) e as haste que irão segurar os garfos do sistema de amortecimento das rodas de trás. O estranho triângulo invertido é para a fixação dos amortecedores, mas quando chegar sua hora explico melhor.
O engraçado é que agora a é a frente, hehhehe
Sério!
Como a transmissão para as rodas agora é por engrenagem, isso reverte a direção do giro, assim a linha que tiver a engrenagem a mais agora é a marcha avante. Aproveitando deste fato criei uma dupla redução, aproveitando o eixo extra que já seria criado.

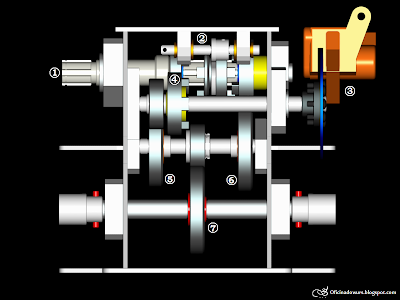

  1. - Eixo motriz
  2. - Comutador de marchas
  3. - Sistema de freio
  4. - Engrenagem reversora
  5. - Linha Avante
  6. - Linha Ré
  7. - Transmissão eixo das rodas
Para melhor ilustrar anexei acima uma legenda.
Grande abraço.
