Montagem do Playfield - 3 FINAL!

6 de julho de 2014

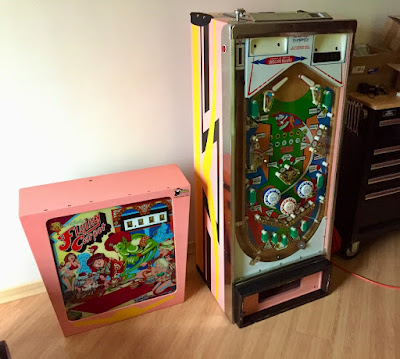

Depois de grande parte do Pinball montado, não resisti a vontade de ligar e testar, mesmo parcialmente pronto.
Bem, ok! Vamos checar os contatos da mesa com a placa de baixo, painel, tudo certo, Ligar!
Hum..... Nem todas as luzes acenderam. Vamos colocar uma moeda e ver se ligando o jogo vai.
Mesa Liga e em sequência, desliga. Opa!
De novo!
Mesa liga, acende tudo e Desliga. Ai ai ai ... lá vamos nós.
Depois de muito ver este liga desliga, durante os poucos segundos de mesa ligada, vejo que no painel pisca o TILT. Acho que temos aqui a solução.
Desmonta tudo, confere os chicotes de fios do TILT, olha cores no diagrama, segue fios.... nada errado. Depois de isolar a mesa e isolar o painel do Light Box, sobrou só a Placa Mãe do Gabinete.
E eis que o problema era uma chave "normal aberto" que estava "normal fechado", no sistema de TILT. Mesmo com tudo desarrumado, ligo o pinball e funciona, o jogo parte.
Maravilha.
Mas, um relé que se mantém armado durante o jogo faz um barulho horrível. Pior que eu tinha trocado ele exatamente pois o antigo estava com o revestimento queimado! Logo temia que pudesse queimar a bobina logo. Sem opção, desliga tudo, desmonta o relé, tira a solda, volta o velho, parafusa tudo de novo, solda e pronto. Inacreditavelmente, silencio. Muito melhor que o novo.

Bem, vamos testar o jogo então. Colocamos a moeda e com a mesa aberta, assim como estava na primeira foto, parece bom. Testamos o caminho da bolinha, vou acionando as chaves com o dedo, pegar pontos e letras... legal. Funciona. Vamos fechar a mesa e ver como fica com a bolinha, Pééééééééé’!!!!!!
Caramba!!! Que isso!
Abre de novo correndo. Tudo funciona, fecha a mesa .... Pééééé’!!! Relé travado GRITANDO!
Desligo tudo! Mas que Caralho!
Tento ligar com ela já Fechada,e...... liga. Ufa! Tudo Ok. Quetinho. Maravilha. Coloca uma moeda, sistemas ligam, luz acende eeee ... Pééééééééééé’!!! Haaaaaaaaaaaa! PQP! Desliga tudo de novo.
Depois de muitos abre fecha, vejo que ela  dá zica próximo de fechar, quando o trinco de aço da mesa toca no suporte do gabinete. Seria Aterramento? Curto com o suporte? Mas tá parafusado na madeira.... não tem nenhum fio ligado ao suporte de ferro.     Nada faz sentido!
Uma série de testes e percebo, por baixo da mesa, uma faísca azul no canto direito. Que precede o travamento do relé, fuça daqui, fuça dali e era a coisa mais imbecil do mundo:
- Uma chave rollover estava com a mola da chave de contato fraca. Quando a mesa fechava, o arame (que deve pesar menos de 3 gramas) fazia força pra baixo e vencia a mola, acionando o sistema de pontuação. Porém, ele ficava travado ali e o sistema de ponto e todos seus relés travavam e era uma gritaria só. Sem desarmar...
Abria a mesa, posição vertical, arame sem peso na alavanca... contato solto.... fim do problema.
Solução, simples: Desmontar o contato de chapas, separar a mola de aço, dar uma carga nela, e voltar ao contato. Remontar. Pronto!
Parece fácil? Sim, no fim é fácil.
Mas descobrir isso, levou um dia inteiro de testes malucos de aterramento, muitos teste de multímetro sem resultados e muitas conferências em chaves e relés que não tinham nada de errado. Tenso..... mas ok! Faz parte!
Com isso resolvido, vamos terminar o Playfield.
Instalação da capa de aço sobre o lançador da bolinha, com a graduação de força. Instalação das lâmpadas que mostram qual bolinha está em jogo (canto esquerdo). E é a hora de montar a capa de aço no topo.
Por baixo, um trilho de aço cromado guia a bolinha para o amortecedor de borracha marrom. Por cima, um arremate em aço suporta a borracha e a porta do lançador. Esta porta deixa a bolinha sair mas não voltar. Ele também é fina e serve de mola flexível pra segurar o impacto da bolinha quando vier na direção oposta.

Base finalmente terminada, com todas as ilhas e borrachinhas.
Base recebe o painel de aço, arrematando sobre o lançador de bolinhas e a madeira.
Luzes iluminam os cartões dispostos no painel.
Ainda sem os originais, apenas quebra-galhos.
Detalhe da iluminação do ficheiro.
Maquina ligada, luzes acesas. Mas será que as letras estão funcionando?
Aeeee!!! Letras funcionando! Isso já é 90% do trabalho, pois usam A Memória e mais um monte de cacarecos eletromecânicos. Alguns pontos ainda não estão batendo corretamente, tá 100pts, mas bate 50pts. Melhor que nada. E o Contador do painel das unidades não está incrementando a dezena quando vira o "9". Hum..... este vai dar trabalho, pois cada um é separado. Deveria ser um sinal elétrico..... mas fica pro futuro.
O importante é que FUNCIONA!!!!!


Grande Abraço

Wurs

Read more...

Montagem do Playfield - 2

30 de junho de 2014


Agora é que o Jogo realmente começa a tomar forma. Após instalar todas as torres e borrachinhas, já será possível até arriscar uns testes com a bolinha de aço, sem atropelar e quebrar nenhuma lâmpada.

Lateral esquerda pronta. Borracha esconde chave de pontuação e iluminação.

O Arco de Targets ao redor dos Pop Bumpers já está completo.

Antigo Plástico retornando, olha a diferença de cor!!

Alvos e iluminação completamente restaurado segundo original.

Ilha central completamente montada. Refletores, Torres e Chaves.

Recebendo a borracha que serve de mola para as chaves das laterais.

Ilha Central completamente Restaurada!

Ilha da Lateral do Flipper tomando forma.

Recebendo a borracha. Também conta com uma chave oculta.
Esta ilha lateral dos Flippers me deu um bom trabalho, pois ela foi removida da mesa e não existia mais quando peguei a mesa, por este motivo, não tenho mais o Plástico dela. E como esta máquina é além de antiga, importada de uma marca já falida a muitos anos... não existe a peça para repor.
Mas.... Estamos trabalhando nisso, hehehehe.

Mais uma foto do canto, agora com a Guia Verde montada. Base da máquina Pronta!

Ilha lateral recebendo suas peças também.

Guias plásticas montadas. Agora amareladas, antes estas peças eram transparentes!

Topo completo agora, faltam apenas a guia de aço cromado e o arremate em branco, onde ficam fixos a borracha de amortecimento da bolinha e o portal de saída do lançador.
Os Pop Bumpers ainda estão passando por uns acertos, logo ficarão 100%.

Até a próxima!!

Wurs

Read more...

Montagem do Playfield - 1

25 de junho de 2014


Retomando a montagem do Playfield, comecei pelos Pop Bumpers. Dois dos três aros metálicos eram modelos originais e só um foi trocado, pois havia quebrado a rosca da haste, devido aos trancos que esta peça sofre. Porém, na hora da montagem, não é que uma outra quebra na minha mão!!!
Estava apertando a porca que vai por baixo, no suporte da bobina, e Pleck! Quebrou.
Por sorte, muita mesmo, eu havia comprado uma peça desta reserva. O problema é que ela não existe mais nem nos Estados Unidos, só consegui encontrar isso na Europa, Santa Internet.
Agora fica sem reserva, mas dá pra rodar, isso que importa.

Conjunto de Pop Bumper montado. Faltam os soquetes das lâmpadas internas.

Ilha Lateral com o arame guia.

Guia cromada com chave, lâmpada e rollover, falta só a guia de plástico.

Mais um detalhe da ilha central.

Vista geral da mesa.

Lâmpadas recebem os seus Espelhos de Alumínio, e as lentes amarelas originais.

Iniciando os trabalhos com as Guias.

Guias Verdes montadas com as respectivas torres e borrachinhas.
Bem, este trabalho já entrou noite adentro. O resto fica pra outro dia.

Até a próxima

Wurs

Read more...

Rollovers, Targuets e Lâmpadas de 6V.

20 de junho de 2014

Continuando a montagem dos ítens do Pinball, hora de instalar todas as peças que atravessam a madeira e foram retiradas para a pintura.

Chaves Rollover.

Rollover instalado nas Laterais.

Chaves de rolagem retornam ao topo também.

Agora é hora de retornar os Targets.

Inserindo Target na sua furação original.

Depois de todas as chaves no lugar, um antigo problema. Havia um fio sobrando, sem lugar definido, bem como alguns quebrados, desconectados ou ligados errado. Resta olhar o esquemático e quebrar a cabeça para descobrir o que liga em que.

Esquemático dobrado, quando aberto cobre a mesa toda... Vixi!

Depois de queimar muitos neurônios, eis que encontro o lugar do fio perdido, bem como a ligação dos Targets do centro, que não funcionavam direito no passado. Bem! Agora acho que vai!

Playfield com seus 12 Targets, 12 Rollovers e 6 Chaves instaladas.

Lâmpadas de 6V originais, ainda em funcionamento. Como esta máquina usa muitas lâmpadas, (mas muitas mesmo) acabei subestimando a quantidade e comprei menos unidade novas do que o suficiente (acho que comprei 60, deu nem pra metade). Assim, depois de completar o Light Box, Display, letras em baixo da mesa  e outros, faltou lâmpadas.
Então vamos colocar as velhas guerreiras de volta ao jogo, na parte de cima, que é onde deixarão a máquina com um ar ainda mais Vintage.

Colocando lâmpadas na mesa.

Detalhe da ilha central completa, Chaves, Lâmpadas e Targets.

Bem turma, agora é começar a montar o jogo e demais guias no topo.

Até mais

Wurs

Read more...

Trilhos, Arames e Cromados.

15 de junho de 2014

Antes de poder continuar com o trabalho na parte de baixo da mesa, precisamos levanta-la para que não apoie o tampo diretamente. Assim, será possível montar os alvos, e chaves que atravessam a madeira de um lado ao outro.


Começamos fixando as laterais de madeira, para darem suporte a mesa, e não deixar estragar as coisas que serão montadas neste espaço.

Detalhe dos Soquetes e dos Flippers, já instalados anteriormente.

Guia cromada da Direita.

Guia cromada da Esquerda, todas originais, re-cromadas.

Arames cromados que servem de Guia pra Bolinha.

Instalado Arame do Flipper.

Instalando Arames cromados no topo da mesa.

Encaixes do painel novamente fixos.

Batente cromado e Trilhos zincados, prontos.

Trilho que guia a bolinha para o lançamento pronto.

Resultado do trabalho.

Agora é virar isso pra baixo, e começar a voltar as chaves e alvos pro lugar.

Wurs

Read more...
